La Física del Fondeo: por qué el ancla no trabaja sola

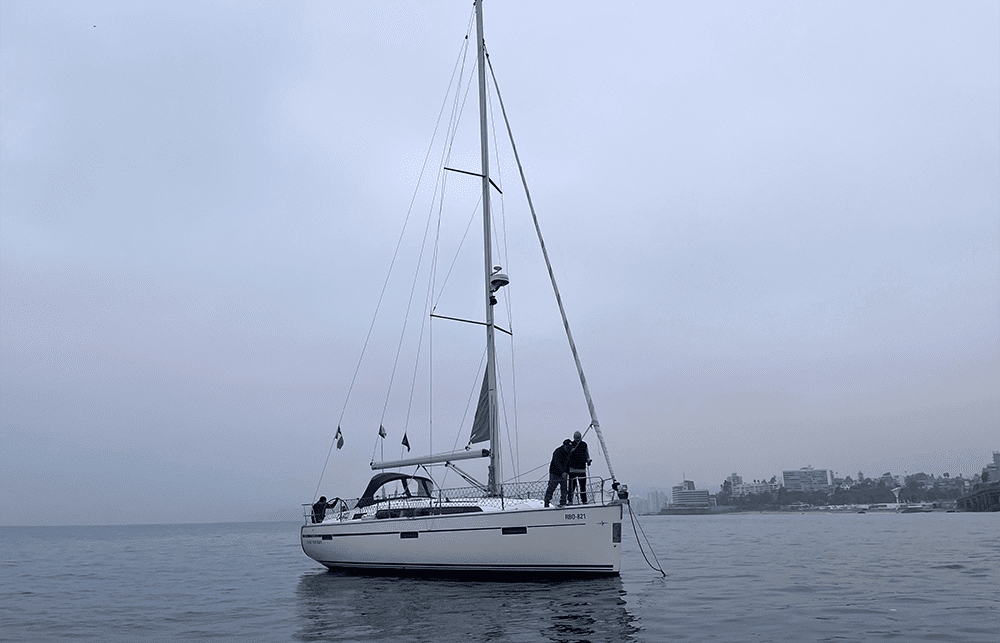

Bavaria Cruiser 37 Mare Nostrum del CNDN fondeado en bahía de Valparaíso. La aparente quietud esconde la física activa bajo la línea de flotación: boza, cadena formando catenaria, ancla bien clavada en el sustrato y una geometría en equilibrio constante.

⚓ Introducción: el mito que conviene desmontar

Cuando un velero fondea y el Capitán baja a la cabina a descansar, hay una suposición implícita que casi todo navegante acepta sin cuestionarla: el ancla está sujetando el barco.

La imagen mental es clara: un gancho metálico enterrado en el fondo, resistiendo la fuerza del viento. Poderosa, intuitiva… y, por sí sola, incompleta.

El problema no es que el ancla sea irrelevante. El problema es pensar que trabaja sola.

La estabilidad real de un fondeo no depende de un objeto: depende de un sistema físico. Un sistema en el que la cadena Línea metálica formada por eslabones de acero (generalmente galvanizado). Es uno de los componentes más importantes del sistema de fondeo. Además de transmitir la fuerza al ancla, aporta peso y forma la catenaria, que actúa como amortiguador dinámico. , la geometría del tiro Ángulo y dirección en que la cadena o el cabo tira del ancla. Cuanto más horizontal sea el tiro (idealmente cercano a 0°), mejor penetra y resiste el ancla. Si el tiro es muy vertical, el ancla tiende a desclavarse fácilmente. y la dinámica de la catenariaCurva natural que forma la cadena entre el escobén y el fondo. Actúa como amortiguador dinámico, absorbiendo los tirones bruscos del viento antes de que lleguen al ancla. son tan decisivos como el ancla misma —y en ocasiones más, porque son los que determinan si la carga que finalmente llega al ancla es compatible con su capacidad de clavarPenetrar y enterrarse en el sustrato. También se dice comúnmente “agarrar” o “aferrar”. Un ancla que no clava/agarra bien se dice que “garrea”.. Un ancla excelente sobre un sustrato Material que compone el fondo marino (arena, fango, arcilla, grava, roca, etc.). La calidad del sustrato es fundamental, ya que determina cuán bien puede clavarse o agarrar el ancla. perfecto puede garrearArrastrarse el ancla sobre el fondo sin aferrarse. El barco garrea cuando la resistencia del sistema es inferior a la fuerza del viento o la corriente. si el resto del sistema está mal configurado. Un ancla modesta, bien asistida por su cadena, puede resistir condiciones extraordinarias.

Entender esos principios no convierte a nadie en mejor marinero de procedimiento. Lo convierte en un navegante que sabe lo que está ocurriendo, y eso —en una madrugada con viento rolando y tres barcos cerca— es la diferencia que importa.

⚓ 1. El ancla: un gancho que necesita el ángulo correcto

Comenzar por precisar la función real del ancla. No sujeta el barco por su peso. Los tres veleros costeros del CNDNClub Naval de Deportes Náuticos: corporación dedicada al fomento de los deportes náuticos y la cultura marítima en Chile. ilustran bien la escala: la Danforth de 25 kg del Lancet C&C 38 —8 toneladas de desplazamiento—, la Danforth de 25 kg del Albatros Pandora 34 —5 toneladas— y la Delta de 16 Kg del Mare Nostrum Bavaria Cruiser 37 —7,5 toneladas— no retienen nada por gravedad. Su función es estrictamente mecánica: penetrar el sustratoMaterial que compone el fondo marino donde el ancla se entierra y genera agarre, como arena, fango o grava. y generar resistencia de fricción cuando se la tracciona horizontalmente.

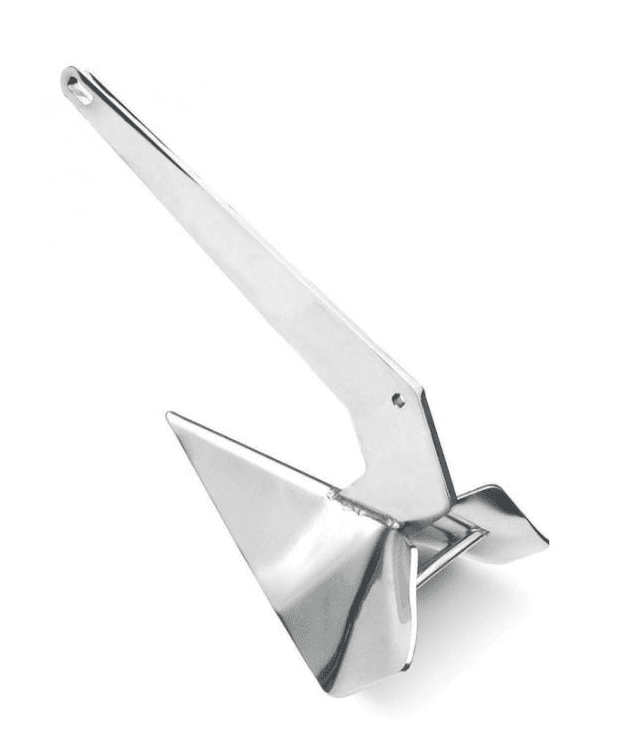

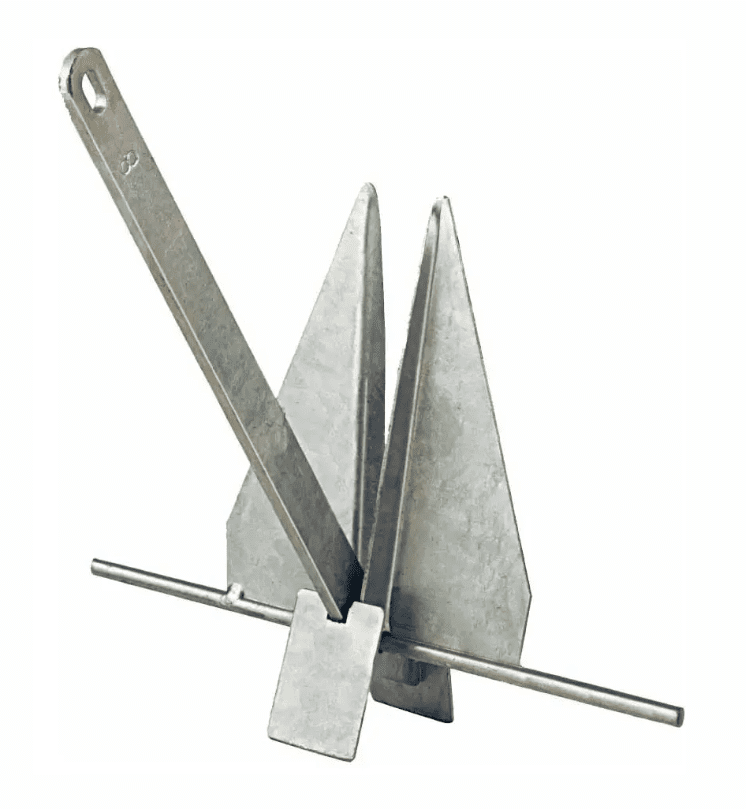

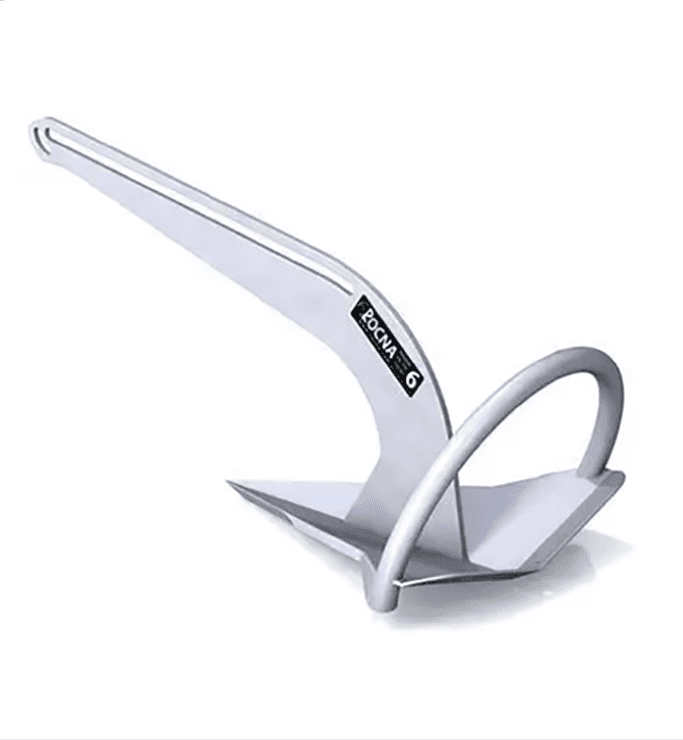

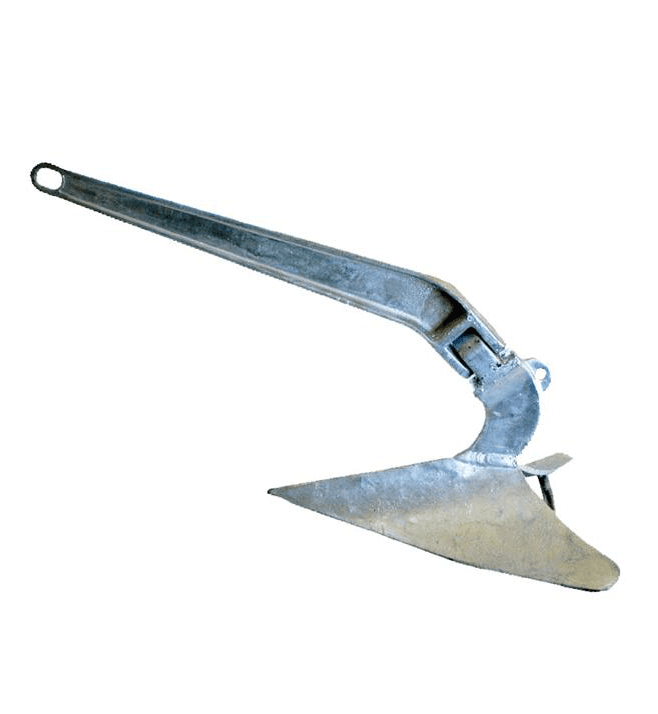

Las anclas tipo Danforth Ancla Danforth Ancla de uñas planas articuladas sobre un cepo transversal. Se aplana sobre el fondo y clava bajo tracción horizontal, ofreciendo gran superficie de agarre en arena y fango. Muy usada en veleros costeros por su relación peso-resistencia. , Delta Ancla Delta Ancla de tipo "uclada" o arado. Sus uñas se entierran progresivamente bajo tracción horizontal: cuanto más tira el barco, más clava. Diseñada para fondos de arena, arcilla y fango. La más usada en veleros de crucero modernos. , Rocna Ancla Rocna Diseñada en Nueva Zelanda por Peter Smith. Su barra antivuelco garantiza la posición correcta de clavado, mientras la pala cóncava y la punta afilada ofrecen excelente agarre en arena, fango y arcilla. Se clava rápido y mantiene firmeza incluso con cambios bruscos de dirección. o CQR Ancla CQR (arado) Diseño clásico de 1933, obra del matemático británico Sir Geoffrey Taylor. Su forma de arado y su bisagra entre caña y pala permiten que el barco bornee sin desclavar el ancla. Excelente en arena y fango consistente. están diseñadas según un principio ingenioso: cuanto más horizontal es el tiroDirección y ángulo de la fuerza con que la cadena o el cabo traccionan el ancla. En el fondeo, el tiro debe ser lo más horizontal posible para que el ancla pueda clavarse y mantenerse firme., más profundamente se entierran.

Sus uñasSuperficies del ancla diseñadas para penetrar el sustrato y generar agarre al recibir tracción horizontal. funcionan como una pala. La tracción paralela al fondo las hace penetrar y aumentar su capacidad de agarre. Y aquí aparece la condición fundamental del sistema: el mecanismo solo funciona correctamente mientras el tiro permanezca cercano a la horizontal.

Con un ángulo de tracción superior a unos 10° respecto al plano del fondo, el ancla comienza a perder eficacia progresivamente. Si el esfuerzo se vuelve vertical, el ancla puede desprenderse con sorprendente facilidad.

La geometría del tiro no es un detalle operativo: es la condición misma de existencia del fondeo.

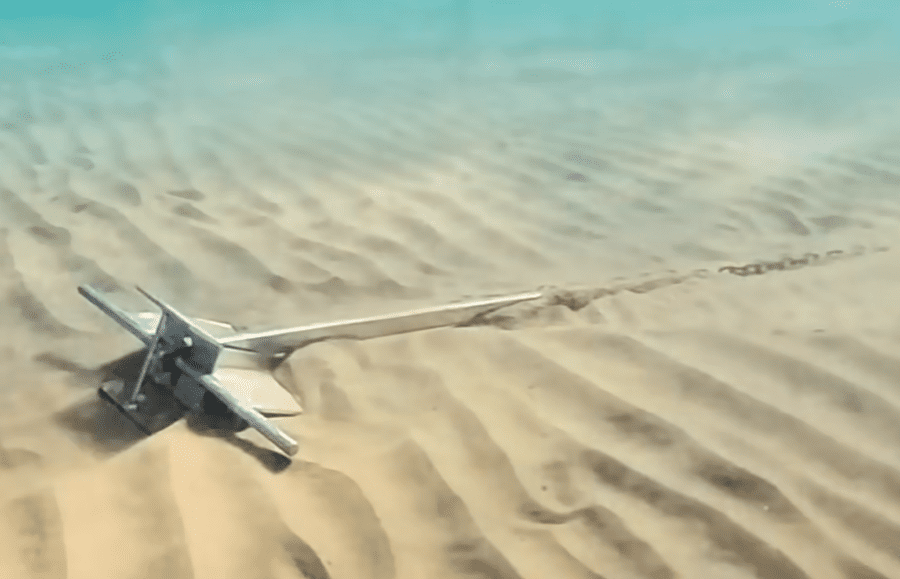

Fig. 1. Ancla Danforth del Lancet C&C 38 y del Albatros Pandora 34, vista submarina sobre fondo de arena. La Danforth y la Delta del Mare Nostrum comparten el mismo principio fundamental: las uñas solo generan resistencia cuando la tracción es horizontal. Un tiro vertical las desprende sin esfuerzo.

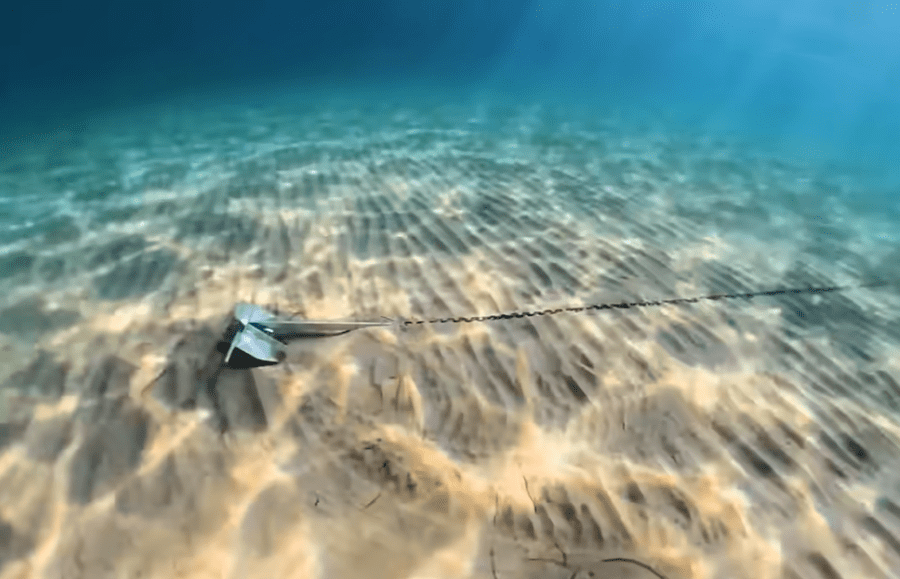

Fig. 2. La cadena sale horizontal desde el ancla hacia el barco —exactamente el ángulo de tracción que el sistema debe garantizar. Es la condición geométrica que activa el mecanismo de clavar: cuanto más próximo a 0° el vector de fuerza respecto al plano del fondo, más profundo se entierran las uñas.

Pero hay algo más. El ancla no fija igualmente en todos los sustratosMateriales que componen el fondo marino donde trabaja el ancla, como arena, fango, limo, arcilla o grava.. La arena finaPartículas de 0,063–0,125 mm. Mejor tenedero posible: anclas de arado (Delta) y planas (Danforth) agarran bien y ofrecen gran resistencia sostenida. es el mejor fondo posible, seguida de cerca por la arena gruesaPartículas visibles de 0,5 a 2 mm, de textura áspera. Menos cohesiva que la arena fina; suele contener restos de concha o granito., muy firme una vez que agarra. El fango compactoMezcla de limo, arcilla y materia orgánica. Si está compacto es aceptable; si es blando o fluido, el ancla se entierra demasiado y pierde agarre. es bueno, aunque puede requerir más largoLongitud total de la línea de fondeo soltada, expresada en relación a la profundidad. Un "largo 5:1" significa 5 metros de cadena por cada metro de fondo. para compensar. El limoSedimento más fino que la arena y más grueso que la arcilla (0,002–0,063 mm). Al tacto es suave y jabonoso. es aceptable pero puede patinar con cambios de dirección. La arcillaPartículas muy finas (< 0,002 mm). Forma fondos extremadamente blandos, pegajosos y compactos. es problemática: se pega a las uñas del ancla impidiendo que vuelva a agarrarAcción de hincar y afirmar el ancla en el fondo con resistencia suficiente para sostener el barco. También se dice "morder" o "clavar". si el barco bornea. Las algasOrganismos acuáticos sin raíces verdaderas. Forman mantos resbaladizos sobre el fondo que impiden que el ancla clave —el hierro desliza sin agarre. y la Posidonia oceanicaPlanta marina con raíces y rizomas que forma praderas densas. El ancla no logra penetrar su entramado. Especie protegida: fondear sobre ella es ilegal en muchas zonas. son muy malas: forman un colchón sobre el que el ancla resbala sin llegar al sustrato. La roca es directamente peligrosa: el ancla no clava, solo se engancha entre grietas, y puede zafarse de golpe o quedar enrocadaSituación en que el ancla queda atrapada entre rocas u obstáculos del fondo marino, dificultando su recuperación.. Usar orinqueCabo unido al ancla y señalado con una boya, utilizado para localizarla o recuperarla si queda atrapada en el fondo. si se fondea en zona rocosa.

El fondo marino no es un contexto: es un participante activo del sistema.

⚓ 2. La cadena: quien garantiza que el ancla pueda trabajar

Si el ancla es el mecanismo de resistencia final, la cadena es lo que permite que ese mecanismo funcione en condiciones reales.

El Mare Nostrum porta 60 metros de cadena de acero galvanizado en calibre 8 mm —aproximadamente 1,4 kg por metro—, lo que representa una masa total cercana a los 84 kg distribuidos entre el escobén Abertura reforzada en la proa del barco por donde sale la cadena o el cabo del ancla. Suele tener bordes redondeados o un rodillo para proteger la cadena y reducir el desgaste. y el fondo. El Lancet y el Albatros utilizan en cambio una línea mixta: un tramo corto de cadena junto al ancla y un cabo largo hacia el barco. Ese sistema, con su propia lógica física, se analiza en la sección 4. En ambos casos, la masa de acero junto al ancla cumple la misma función: garantizar las dos condiciones físicas sin las cuales el ancla no puede hacer su trabajo.

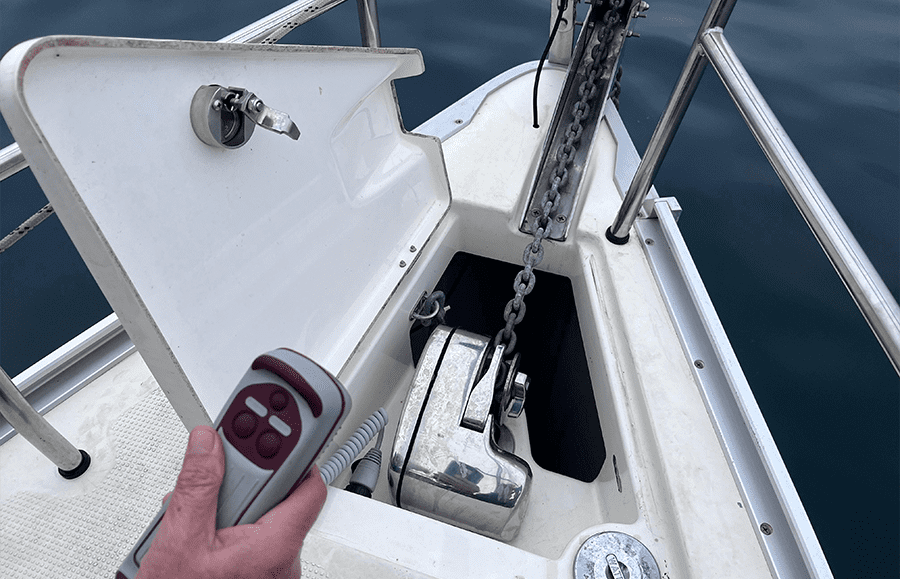

Fig. 3. Operación del molinete eléctrico, con control remoto, en el Mare Nostrum Bavaria Cruiser 37. El Lancet y el Albatros no disponen de molinete —en esas embarcaciones la cadena y el cabo se izan manualmente desde proa—. En los sistemas de cadena completa, la carga de fondeo no debe permanecer aplicada sobre el molinete: la boza transfiere el esfuerzo hacia la cornamusa, liberando el sistema. En configuraciones mixtas cadena-cabo, esa transferencia de carga ocurre naturalmente a través del propio cabo de fondeo.

Primera condición: mantener el tiro horizontal. Debido a su peso, los primeros metros de cadena permanecen apoyados sobre el fondo siempre que se haya filado el largo correcto, incluso cuando el barco tracciona. Esto garantiza que el ángulo de tracción sobre el ancla permanezca cercano a cero grados: la condición geométrica que activa el mecanismo de agarre.

Sin cadena, usando solo cabo, el ángulo de tiro se inclina rápidamente con la profundidad y el ancla pierde eficacia. La cadena es, literalmente, el garante geométrico del fondeo.

Antes de que el ancla pueda resistir, la cadena debe haber establecido correctamente la dirección de la carga.

Segunda condición: crear la catenaria. Esta curva dinámica que forma la cadena bajo su propio peso es uno de los amortiguadores más efectivos del sistema y merece una sección propia.

⚓ 3. La catenaria: el amortiguador que trabaja en silencio

La segunda gran función de la cadena que mencionamos antes es la creación de la catenaria. Este es, en condiciones dinámicas, uno de los principios físicos más importantes del fondeo y, paradójicamente, uno de los menos conocidos.

Cuando la cadena se fila"Filar cadena": soltar la cadena de forma controlada durante el fondeo para que se deposite ordenadamente en el fondo, sin amontonarse sobre el ancla. correctamente —soltándola de forma controlada mientras el barco da atrás— no cae en montón sobre el ancla. Se extiende sobre el fondo y adopta espontáneamente la forma de una curva. Esa curva tiene un nombre técnico en mecánica: catenaria. Es la forma que adopta cualquier cadena o cable flexible bajo su propio peso. En el fondeo, la catenaria está tendida entre el escobén de proa y el punto donde la cadena toca el fondo, con los metros centrales apoyados en el sustrato.

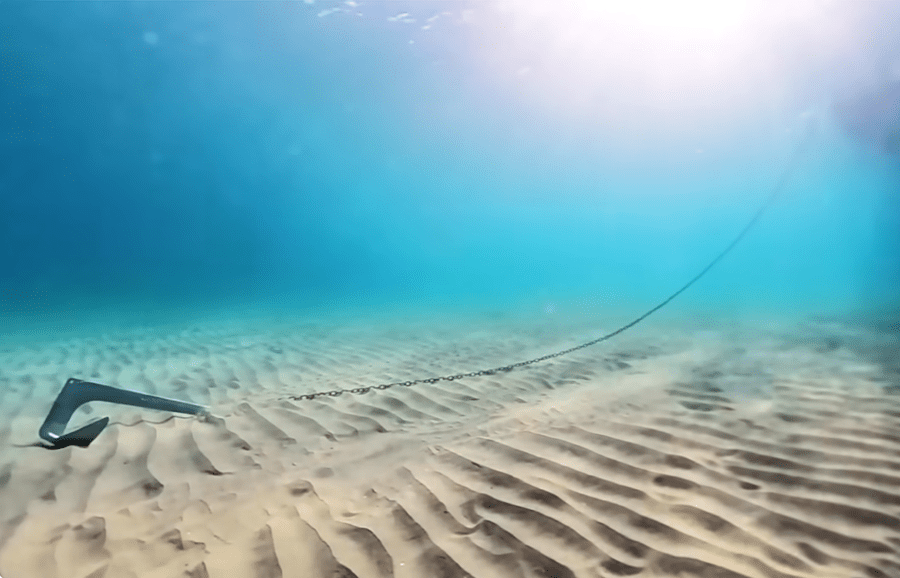

Fig. 4. Vista submarina del fondeo con cadena completa. El ancla Bruce Ancla tipo garra que se clava rápido y resetea bien. Muy buena en arena y fango, menos en fondos duros o con vegetación. descansa sobre fondo de arena; la cadena sale horizontal —garantizando el ángulo de tracción correcto— y sube gradualmente hacia el barco. La curva de catenaria comienza a formarse en el tramo ascendente: la masa de cadena suspendida es el amortiguador dinámico que protege el agarre del ancla.

Cuando el viento arrecia y empuja el barco hacia sotavento, la fuerza no se transmite directamente al ancla. Antes de llegar a ella, debe levantar la cadena del fondo. Ese proceso de izado progresivo —kilogramos de acero que el viento debe elevar antes de que la tracción llegue al punto de agarre— absorbe los picos de carga y suaviza los tirones bruscos. La catenaria se va enderezando lentamente, como una banda elástica de acero, moderando los impactos dinámicos.

Sin catenaria —con poco largoRelación entre la profundidad y la longitud de cadena o cabo filada durante el fondeo. Un largo 3:1 significa filar tres metros de línea por cada metro de profundidad; en mal tiempo o temporal puede aumentarse a 5:1, 7:1 o más., o peor aún, con solo cabo sin tramo de cadena—, cada golpe de viento se transmite como un tirón seco y repentino directamente al punto de agarre. Esos tirones son la causa principal del garreadoArrastre del ancla sobre el fondo sin aferrarse. Se produce cuando la resistencia del sistema es superada, con frecuencia por tirones bruscos acumulados que comprometen el agarre.: no la fuerza máxima del viento, sino los impactos repetidos antes de que alcance su máximo.

La catenaria explica también por qué el "largoRelación entre la profundidad y la longitud de cadena o cabo filada durante el fondeo. Un largo 3:1 significa filar tres metros de línea por cada metro de profundidad; en mal tiempo o temporal puede aumentarse a 5:1, 7:1 o más." es el parámetro de control más importante del sistema. Con largo escaso, la catenaria es tensa y su capacidad amortiguadora, mínima. Con largo generoso, tiene masa suficiente para trabajar como amortiguador durante más tiempo y en condiciones más exigentes.

Entendido cómo funciona la catenaria en un sistema de cadena completa, vale la pena analizar una alternativa muy usada en veleros más ligeros o sin molinete Máquina de izado (eléctrica o manual) instalada en la proa del barco para largar e izar la cadena del ancla. Resulta especialmente útil o necesario cuando se usa cadena completa por el peso significativo de la misma. : la línea mixta.

⚓ 4. La línea mixta: cuando el cabo trabaja con la cadena

Hasta ahora hemos visto el funcionamiento típico de un sistema de cadena completa, donde la catenaria juega un rol central como amortiguador. Sin embargo, muchos veleros (como el Lancet y el Albatros) utilizan una solución diferente y perfectamente válida: la línea de fondeo mixta.

Mientras el Mare Nostrum navega con cadena completa, el Lancet C&C 38 porta 70 metros en total —10 metros de cadena galvanizada directamente unidos a la Danforth de 25 kg y 60 metros de cabo de nylon desde la cadena hasta el escobénAbertura reforzada en la proa o el casco por donde pasan la cadena o el cabo del ancla. de proa. El Albatros Pandora 34, de menor desplazamiento, lleva 60 metros: 10 metros de cadena junto a la Danforth de 25 kg y 50 metros de cabo.

Esta configuración mixta no es un compromiso menor: es una solución que distribuye inteligentemente las funciones del sistema entre dos materiales con propiedades complementarias.

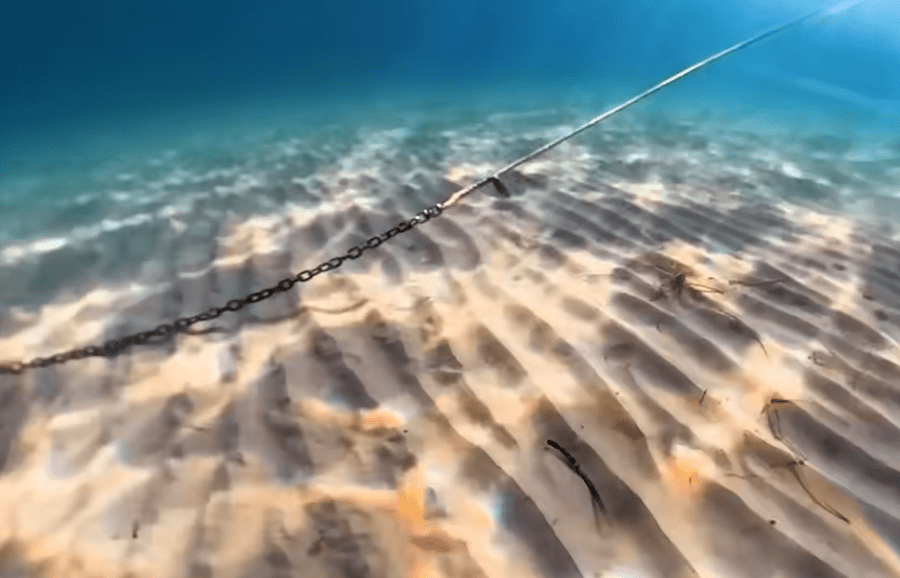

Fig. 5. Vista submarina de una línea mixta en fondeo activo sobre fondo de arena. La cadena yace plana —garantizando el ángulo de tracción horizontal hacia el ancla—, el empalme cadena-cabo es visible en el centro, y el cabo sube en diagonal hacia la superficie siguiendo la tensión del barco. Una imagen que muestra simultáneamente los tres elementos que hacen funcionar el sistema.

El tramo de cadena, que ocupa los primeros metros inmediatos al ancla, cumple las funciones que solo el acero puede cumplir en ese punto crítico del sistema: mantiene el ángulo de tracción lo más horizontal posible sobre el ancla, mejora la capacidad de enterrarse en el sustrato al añadir peso sobre el punto de agarre, y resiste la abrasión contra el fondo —especialmente importante si hay roca, coral o cascajo donde el cabo se dañaría rápidamente.

El cabo, que ocupa el tramo largo desde la cadena hasta el barco, aporta lo que la cadena no puede dar: elasticidad natural. Un cabo de nylon bajo tensión se estira, y ese estiramiento absorbe los tirones producidos por el viento y el oleaje antes de que alcancen el ancla, las cornamusasPiezas de amarre con dos brazos opuestos, fijas a cubierta, donde se hacen firmes los cabos de trabajo. y la estructura del barco. A esto se añade una ventaja práctica nada menor en embarcaciones sin molineteDispositivo mecánico o eléctrico utilizado para filar y recuperar la cadena o el cabo del ancla.: el cabo pesa una fracción de lo que pesa la cadena equivalente, lo que hace el izado manual manejable.

Incluso en embarcaciones con cadena completa, muchos navegantes expertos añaden un amortiguador de fondeo —el snubber o bozaCabo corto que transfiere la carga de la cadena hacia una cornamusa, liberando de esfuerzo al molinete durante el fondeo.— que no es otra cosa que incorporar artificialmente la elasticidad del cabo al sistema de cadena. Esto da una medida de hasta qué punto la elasticidad es una función que el fondeo necesita, independientemente del material elegido.

⚓ 5. La boza: transferir la carga para controlar el sistema

La cadena, con todas sus virtudes, tiene un límite: es rígida. Y el molinete Máquina de izado (eléctrica o manual) instalada en la proa del barco para largar e izar la cadena del ancla. Resulta especialmente útil o necesario cuando se usa cadena completa por el peso significativo de la misma. eléctrico no está diseñado para soportar carga estática continua —es un equipo de izado y arriado, no un punto de amarre estructural. Ambos problemas tienen una solución clásica: la boza.

Una boza es un cabo que cumple una función precisa: transferir la tensión de trabajo desde el cabo o cadena que está cargado hacia otro punto de amarre —habitualmente una cornamusaPieza de amarre con dos brazos opuestos, fija a cubierta. Es el punto estructural al que se hace firme la boza durante el fondeo, descargando el molinete. o bita de proa. Con esa transferencia completada, el cabo o cadena de trabajo queda aliviado y puede manipularse libremente: soltarlo, ajustar su largo, o simplemente dejar el molinete sin carga durante el fondeo estático.

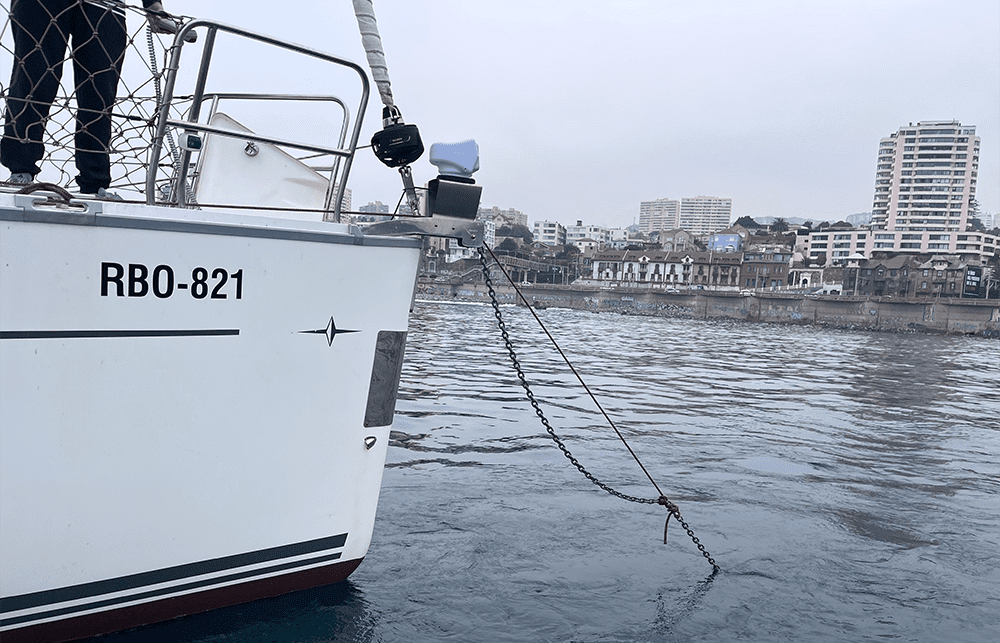

Fig. 6. Boza instalada en el Mare Nostrum. El cabo rojo parte desde la cornamusaPieza de amarre de dos cuernos fijada en cubierta de proa utilizada para hacer firme el cabo de la boza y transferir la carga de la cadena al casco. de proa, toma la cadena con el nudo de abozarNudo recomendado por Tabarly para unir un cabo a una cadena en servicio. Permite tomar la carga progresivamente y, una vez aliviado, se suelta con facilidad incluso después de haber trabajado bajo tensión. y desciende con ella hacia el agua. La cadena entre el punto de unión y el escobénOrificio reforzado en la proa por donde pasa la cadena hacia el molinete. Cuando la boza trabaja correctamente, este tramo cae flojo y sin tensión. cae sin tensión: el molinete queda completamente descargado.

La boza se fija a la cadena de dos formas. La primera, mediante un gancho específico. La segunda —más elegante y completamente fiable bajo carga— mediante el nudo de abozarNudo descrito por Tabarly. Dos vueltas alrededor del cabo en tensión en dirección al punto fijo, retorno en espiral ~50 cm, remate con dos medios cotes. Toma la carga progresivamente sin pérdida de control. que Éric Tabarly describe en su Manual de Maniobra: dos vueltas alrededor del cabo en tensión en dirección al punto fijo, un retorno en espiral durante unos cincuenta centímetros y remate con dos medios cotes. El resultado es una toma de carga progresiva que no daña el cabo y que puede rehacerse en cualquier condición. Quien lo ha ejecutado en escotas bajo tensión —exactamente la misma situación mecánica que en una cadena de fondeo cargada— sabe que transfiere la carga en forma segura sin que haya un momento de pérdida de control.

Una vez que la boza está firme en la cornamusa y la cadena aliviada, el cabo de la boza asume además una función adicional: su elasticidad natural absorbe los tirones que la catenaria no alcanza a disipar. Esto es especialmente relevante en condiciones de viento fuerte y sostenido, cuando la cadena está prácticamente tensa y ha perdido buena parte de su capacidad amortiguadora geométrica. En ese régimen, el cabo de la boza pasa a ser el amortiguador activo del sistema. No es un accesorio de confort: es el elemento que marca la diferencia entre un fondeo estable y uno que garreaSituación en que el ancla pierde agarre y comienza a arrastrarse sobre el fondo sin mantener fija la embarcación..

⚓ 6. El sistema integrado: cómo trabajan todas las fuerzas juntas

El fondeo no es una secuencia lineal. Es un sistema de componentes acoplados, cada uno actuando en su dominio y transfiriendo la carga residual al siguiente. Comprender esa arquitectura es lo que permite leer el comportamiento del barco de noche, al escuchar la tensión de la cadena o sentir los movimientos de proa.

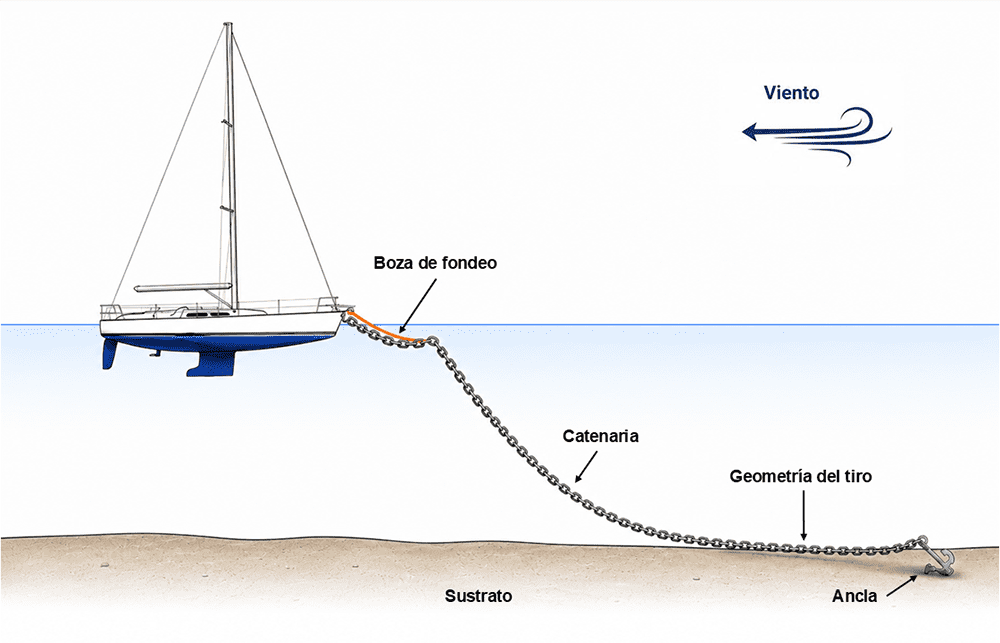

Fig. 7. El sistema de fondeo completo. Del ancla al barco: tramo de cadena plano sobre el fondo garantizando el ángulo horizontal de tracción, curva de catenaria absorbiendo los tirones dinámicos, y boza de fondeo (naranja) transfiriendo la carga desde la cadena hacia la cornamusa de proa. La flecha de viento indica la dirección de la fuerza que el sistema debe resistir.

Comprometer cualquiera de estos niveles no elimina el fondeo, pero lo degrada de forma no siempre visible hasta que es tarde.

⚓ Conclusiones y Recomendaciones

El fondeo de un velero de crucero es, en su esencia, un problema de mecánica aplicada: cómo distribuir, amortiguar y disipar las fuerzas del viento y la corriente a lo largo de un sistema diseñado con precisión. No de fuerza bruta ni de procedimiento memorizado.

Las recomendaciones que se desprenden de esta comprensión son pocas pero fundamentales:

El mar no premia la memorización. Premia la comprensión.
