¿Garruchos o Patines? Historia, Evolución y Confusiones en el Gratil

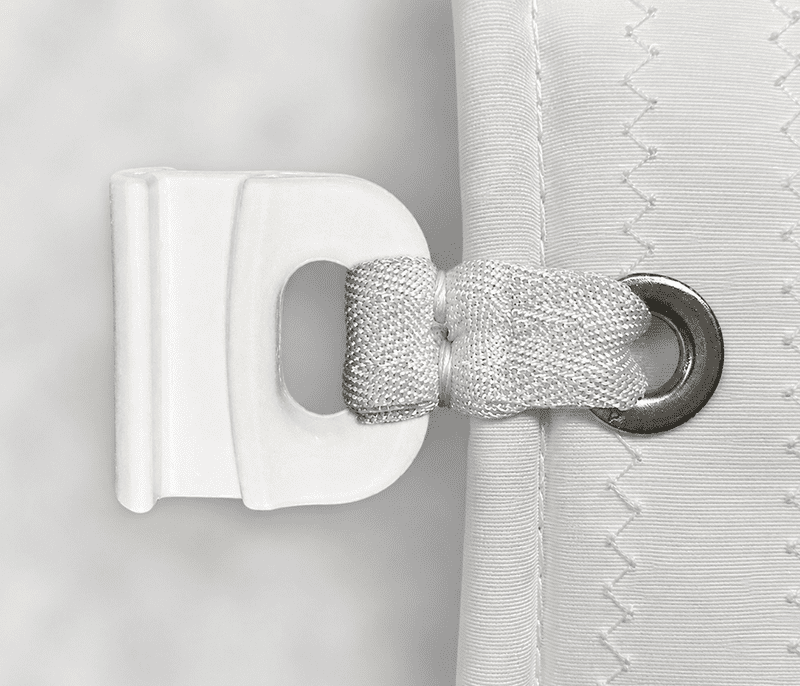

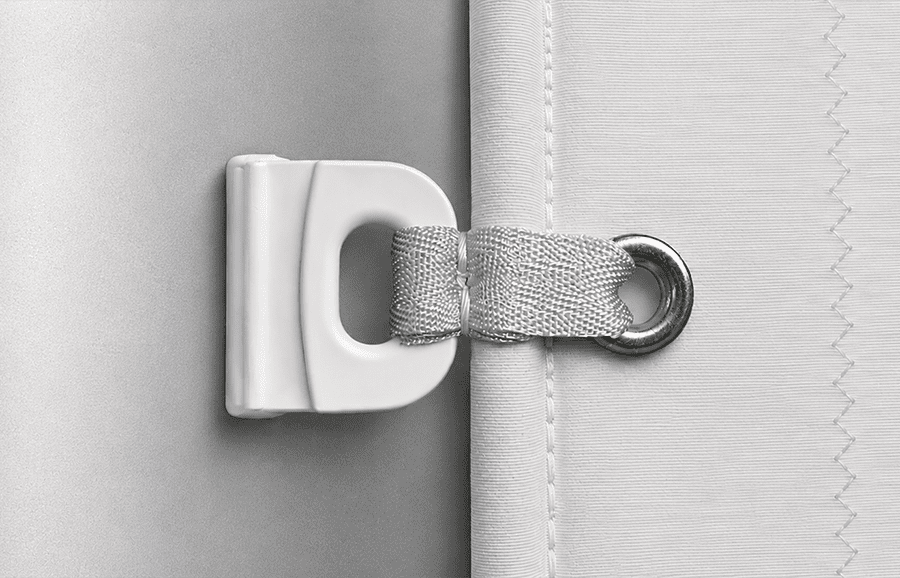

Patín de mástil (slide / slug) fotografiado fuera del canal durante una toma de rizo. La maniobra expone la pieza completa —sección en "D", cinta de unión trenzada y ojal metálico cosido al gratil— algo imposible de apreciar cuando el patín está correctamente alojado dentro del canal. En navegación normal, el patín trabaja invisible.

Para un Capitán Deportivo Costero, el conocimiento profundo del aparejo no es solo una cuestión de cultura marinera, sino un pilar fundamental para la seguridad, el mantenimiento y la eficiencia en la navegación. Al recorrer la cubierta y el palo de un velero, es común escuchar a los marinos más experimentados dar órdenes utilizando términos que, a primera vista, parecen intercambiables. El caso más típico es el uso de la palabra "garrucho" para referirse a los "patines" de la mayor, una confusión muy extendida cuyo origen, sin embargo, no es un error sino una herencia directa de la historia del aparejo.

¿Cómo surgió esta equivalencia? ¿Qué distingue realmente a uno del otro? En este artículo desglosaremos el propósito de cada uno, su evolución desde la madera hasta el carbono, las buenas prácticas de maniobra para evitar atascos y cómo se configuran los aparejos modernos que gobernamos en nuestras costas.

⛵1. El Origen Histórico: Del Aro de Madera al Patín Moderno

En la era de la navegación clásica, los mástiles de madera eran perfiles macizos o huecos, pero completamente lisos en su exterior. Para izar la vela mayor manteniendo el grátilBorde delantero de una vela, que va unido al mástil (en la mayor) o al estay (en las velas de proa). Es el borde que sube y baja por el aparejo. pegado al palo, se utilizaban originalmente aros de madera o de cabo que abrazaban el mástil.

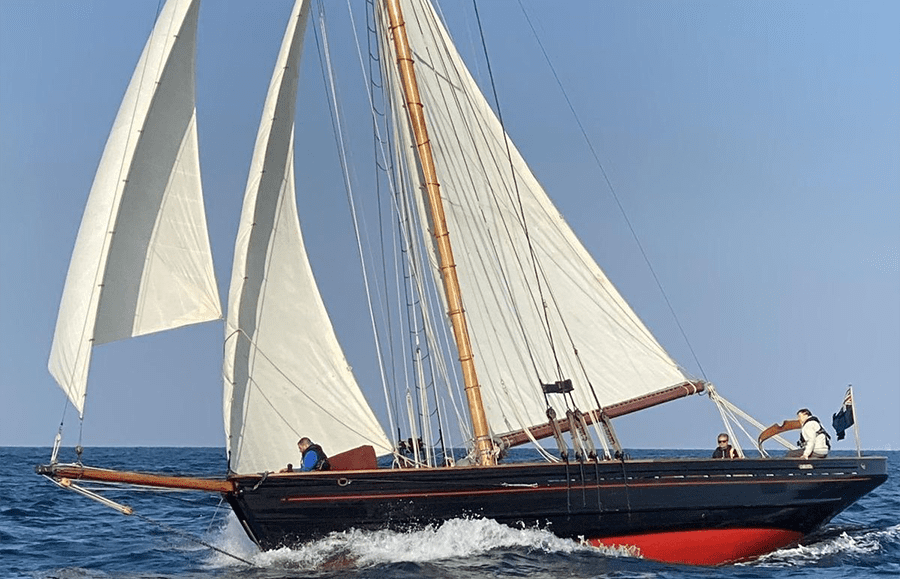

Carlotta, 1899. Cúter piloto construido por W.H. Halford en Gloucester. Representa la era de los mástiles de madera y de los sistemas tradicionales de guiado del grátil, anteriores a los modernos canales internos de aluminio. Embarcaciones de este tipo constituyen el punto de partida de la evolución que conduciría posteriormente a los garruchos de riel y a los patines utilizados en los veleros actuales.

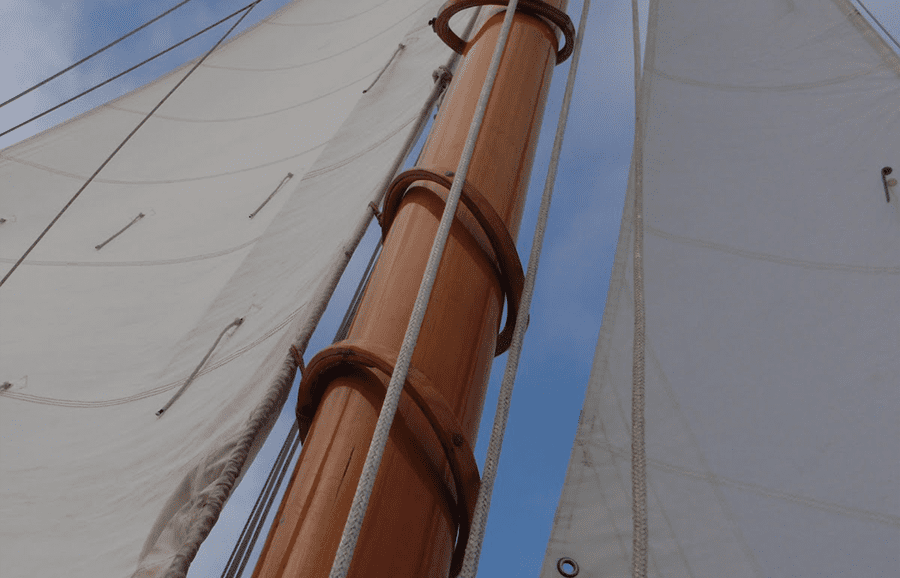

Aros de madera abrazando el mástil por fuera: el sistema de guiado del grátil más antiguo que se conoce. Cada aro corre libremente hacia arriba al izar y cae por gravedad al arriar. La función es idéntica a la del patín moderno —mantener el grátil pegado al palo— pero el principio mecánico es opuesto: abraza por fuera en lugar de deslizar por dentro. Este detalle es la raíz de toda la confusión terminológica.

Con el advenimiento de la Revolución Industrial y la búsqueda de una mayor eficiencia aerodinámica en los aparejos de recreo, los diseñadores navales se propusieron erradicar el excesivo volumen y la resistencia al viento de los aros de madera. Esto dio inicio a una fascinante transición metalúrgica en la jarcia de labor, la cual se dividió en dos etapas técnicas consecutivas:

La era del riel exterior y el garrucho en "C" (aprox. 1890 – 1940): Popularizado en la época dorada de los grandes yates clásicos y los diseños de Nathanael HerreshoffIngeniero naval estadounidense (1848–1938), conocido como el "Mago de Bristol". Sus veleros marcaron la época dorada de los mástiles de madera, los rieles exteriores y los aparejos clásicos de finales del siglo XIX y comienzos del XX, influyendo decisivamente en la evolución de los sistemas de guiado de velas., este sistema introdujo una pletina maciza de bronce extruido atornillada firmemente a lo largo de la cara de popa del mástil. Para correr por ella, se diseñaron piezas forjadas con una sección envolvente que mordía el perfil desde el exterior: los garruchos de riel. Al acercar drásticamente el grátil de la vela al centro del palo, los barcos aumentaron su capacidad para ceñir el viento. Paralelamente, en la proa, para fijar los foques al estay de cable de acero, se popularizaron los garruchos de proa (mosquetones rápidos), consolidando el término en la jarcia.

La era del riel interno y el patín plano (aprox. 1920 – 1960): A medida que las tensiones de las velas mayores aumentaron, el sistema exterior reveló sus debilidades mecánicas: bajo cargas severas de viento, los garruchos en "C" sufrían fuerzas de torsión lateral que tendían a revirarlos, provocando fricción extrema ("mordeduras" en el bronce) y peligrosos atascos al izar o arriar. Para solucionarlo, la ingeniería naval evolucionó hacia un perfil cerrado o tubular de bronce con una ranura central. Por su interior ya no corría un garrucho envolvente, sino un patín plano. Al deslizar confinado dentro de un canal hueco, el patín distribuía las fuerzas de manera uniforme sobre una superficie interna más amplia, resistiendo la torsión y sellando aerodinámicamente la vela contra el mástil.

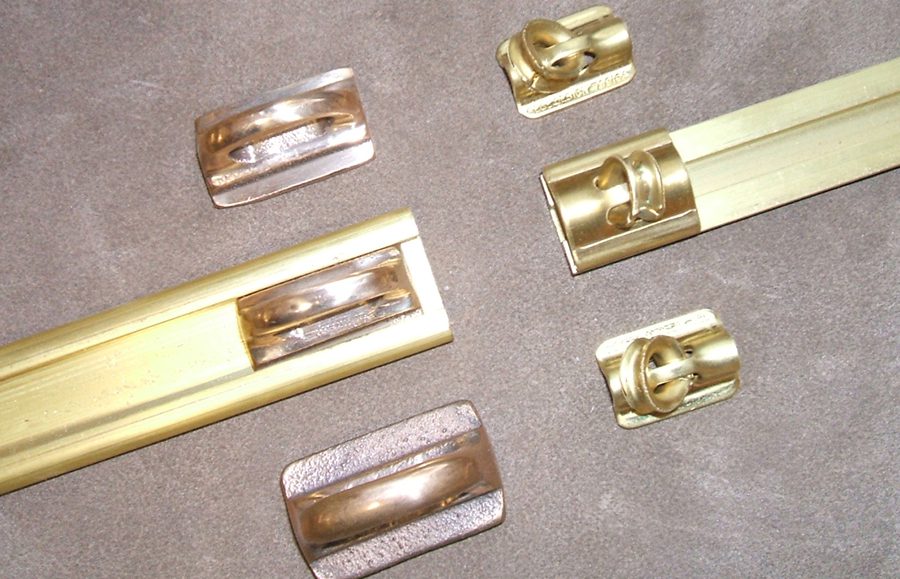

Dos sistemas de guiado del gratil en bronce. A la izquierda, el avanzado riel interno (perfil cerrado) con los patines planos que deslizan confinados por su canal interior. A la derecha, el riel exterior primigenio (pletina plana) con los garruchos en "C" que lo abrazan por fuera. Ambos convivieron a mediados del siglo XX como el eslabón tecnológico definitivo entre la madera y el aluminio.

¿Por qué los antiguos marinos llaman "garruchos" a los patines?

A mediados del siglo XX, la metalurgia permitió extruirProceso industrial mediante el cual un material, generalmente aluminio o plástico, se fuerza a pasar por una matriz para obtener un perfil continuo con una forma determinada. En náutica se utiliza para fabricar perfiles de mástiles, botavaras, enrolladores y rieles. mástiles de aluminio a gran escala. Los ingenieros comprendieron de inmediato que la geometría del exitoso riel interno de bronce (el canal cerrado) podía integrarse de forma nativa directamente en la matriz de fundición del propio mástil de aluminio.

De este modo, el riel de bronce como pieza independiente desapareció porque el mástil de aluminio se convirtió, en sí mismo, en el riel. Los antiguos patines de bronce evolucionaron de manera natural hacia materiales de baja fricción como el nylonPolímero sintético de gran resistencia mecánica, ampliamente utilizado en náutica para fabricar patines, poleas y otros componentes sometidos a desgaste. Es ligero, económico y resistente a los impactos, aunque absorbe cierta humedad y puede deformarse ligeramente bajo cargas elevadas. y el DelrinNombre comercial de una resina acetal (POM) de alta ingeniería. Presenta baja fricción, gran estabilidad dimensional y excelente resistencia al desgaste, por lo que es uno de los materiales preferidos para fabricar patines, carros y piezas deslizantes de sistemas de guiado de velas., dando vida al patín moderno Patín (slide / slug) Pieza rígida de nylon o Delrin que desliza por el canal interno del mástil. Su sección en "T" o cilíndrica aplanada se introduce por una ventana y queda confinada en el carril al izar la mayor. (slide o slug) que se utiliza en la actualidad.

Sin embargo, para los antiguos marinos que vivieron esta veloz transición tecnológica en los pantalanesPasarelas flotantes o estructuras de atraque instaladas en marinas y puertos deportivos, a las que se amarran las evaporaciones. Constituyen un lugar habitual de encuentro e intercambio de experiencias entre navegantes., la función de la pieza seguía siendo idéntica. El riel interno de bronce con sus patines tuvo una ventana de existencia tan breve —apenas unas décadas— que no alcanzó a desplazar el vocabulario arraigado por las generaciones previas. Por pura inercia lingüística y un arraigo profundo en el subconsciente marinero, la costumbre de llamar "garrucho" a la pieza que abrazaba la pletina exterior se transfirió directamente al nuevo patín que corría por dentro del aluminio. Es un hermoso fenómeno de resistencia de la tradición oral que aún persiste en las escuelas náuticas y cubiertas de todo el mundo.

⛵2. Función, Anatomía y Aplicaciones Actuales

Para evitar confusiones en las maniobras o al encargar reparaciones a la velería, el Capitán debe distinguir claramente ambos sistemas:

El patín Patín (slide / slug) Pieza que desliza por el canal interno del mástil para izar la mayor. (Internal Slide / Slug)

Es una pieza rígida —de nylon, Delrin o latón— diseñada para trabajar dentro de un canal cerrado.

• Dónde se utiliza: Casi exclusivamente en el grátilBorde de ataque de una vela, situado en su parte delantera. En la vela mayor se fija al mástil mediante patines o carros; en las velas de proa se afirma al estay mediante garruchos o sistemas de enrollador. (y a veces pujamenBorde inferior de la vela mayor, que va a lo largo de la botavara. También se denomina "escota de la mayor" al cabo que controla este borde.) de las velas mayores clásicas.
• Mecánica: Su sección —en forma de "T" o cilíndrica aplanada— se introduce por una ventana del mástil y desliza confinada en el carril. Al arriar, un tope en la base del mástil retiene los patines dentro del carril, permitiendo que la vela descienda de forma controlada y se pliegue ordenadamente sobre la botavara, especialmente cuando se utiliza un sistema "lazy jack"Sistema de cabos que guía y sostiene la vela mayor al arriarla. Puede utilizarse solo o en conjunto con un lazy bag para facilitar el guardado de la vela. o "lazy bag"Funda permanente instalada sobre la botavara que recibe, contiene y protege la vela mayor cuando está arriada. Normalmente trabaja en conjunto con los lazy jack, que guían la vela hacia su interior..

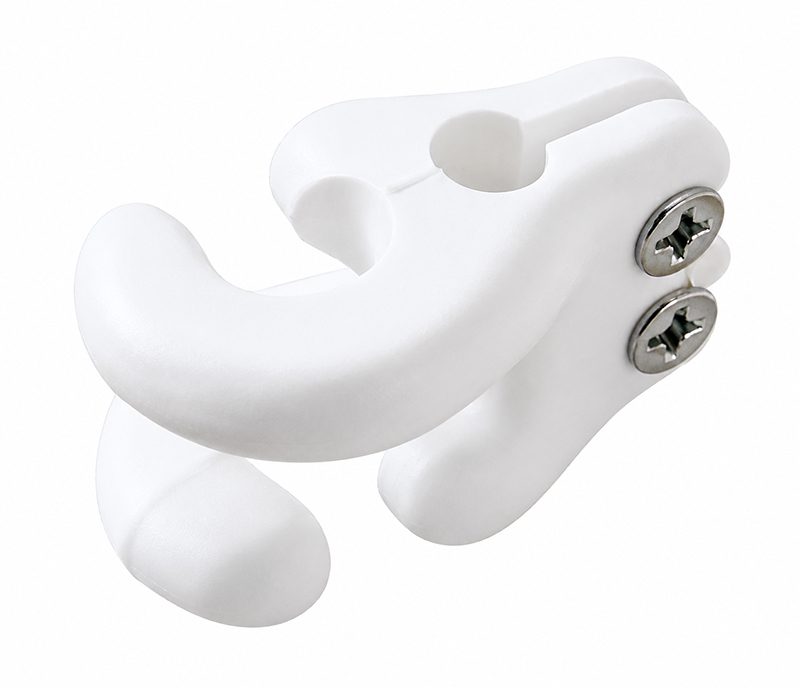

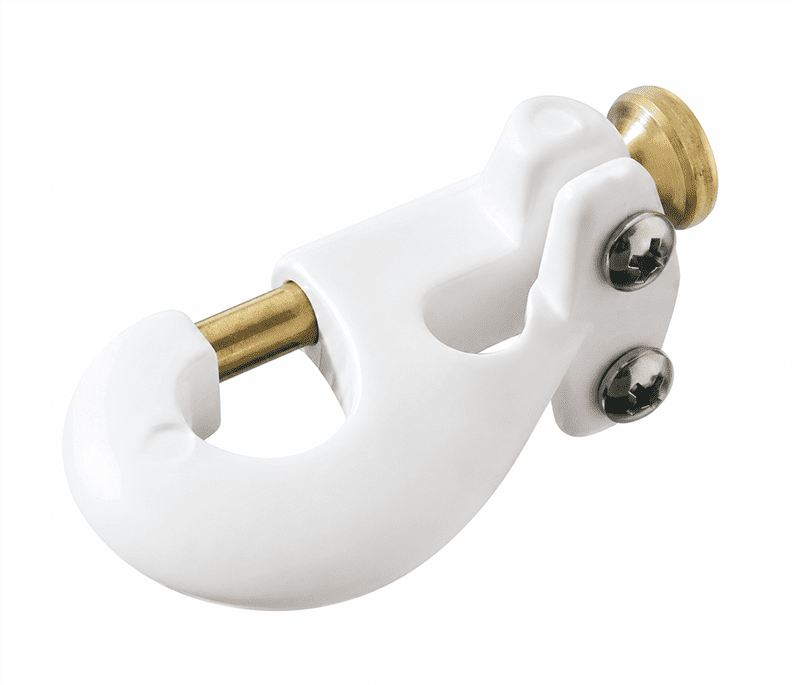

El garrucho Garrucho (hank) Mosquetón que abraza el estay por fuera para izar velas de proa. (Hank / Snap)

Es un gancho, mosquetón o herraje diseñado para abrazar una guía desde el exterior. En su versión histórica original —los garruchos de riel descritos en la sección anterior— abrazaba un riel metálico exterior del mástil. En su uso actual más frecuente, abraza el cable de un estayCable, varilla o elemento estructural de la jarcia firme que sostiene el mástil en sentido longitudinal. El estay de proa afirma el mástil hacia la proa y sirve de soporte al grátil de las velas de proa..

• Dónde se utiliza: En el grátil de velas de proa —génovasVela de proa cuyo pujamen sobrepasa la línea del mástil. Proporciona gran superficie vélica y es habitual en veleros de crucero., foquesVela de proa cuyo pujamen no sobrepasa la línea del mástil. Es más pequeña y fácil de maniobrar que una génova., trinquetasVela de proa izada en un estay interior, situada por detrás del foque o génova. Resulta especialmente útil con vientos fuertes. y tormentinesVela de proa pequeña y muy resistente, diseñada para navegar con vientos fuertes o condiciones de temporal.— que se izan sobre un estay.
• Mecánica: Abrazan el cable exteriormente de forma mecánica. Su gran ventaja es que, si la vela se arría de emergencia, la gravedad la deja caer sobre la cubierta pero sujeta firmemente al estay, evitando que caiga al agua o vuele libremente.

Otras aplicaciones del garrucho a bordo

• Velas de tormenta: Aunque los garruchos son habituales en diversas velas de proa, su uso es especialmente importante en los tormentines de respeto, que normalmente se aparejan mediante garruchos de pistón Garrucho de pistón El pistón se retrae manualmente para abrir el gancho, abraza el estay y cierra por resorte. Seguro bajo carga y operable con una sola mano. sobre el estay de proa, un estay de tormenta o un estay volante textil de alta resistenciaEstay desmontable fabricado con fibras sintéticas de muy alta resistencia y bajo estiramiento, como Dyneema®, Kevlar®, Technora® o PBO. Se instala temporalmente para aparejar una trinqueta o un tormentín cuando las condiciones lo requieren., ya que es el sistema más fiable bajo condiciones de temporal.
• Garruchos Textiles (Soft Hanks): La náutica moderna ha sustituido los mosquetones de bronce por lazos de cabo de alta resistencia (Dyneema) con un botón o cazonete. Estos garruchos textiles se utilizan para unir puños de velas, fijar el grátil a estays de fibra o conectar cabos de maniobra sin añadir peso metálico que pueda golpear la cubierta o dañar el mástil.

⛵3. La Realidad de la Flota: ¿Cuándo ya no se usan?

Lancet (C&C 38) y Albatros (Pandora 34) del Club Naval de Deportes Náuticos amarrados en el YCCH. Ambos veleros utilizan vela mayor clásica con patines en canal interno —a diferencia del Mare Nostrum, cuya mayor enrollable en el mástil prescinde por completo de patines y garruchos.

Es vital comprender que los sistemas de enrollado de velas sustituyen los elementos tradicionales de guiado y sujeción de la vela: en las velas de proa desaparecen los garruchos y, en las velas mayores con enrollador en el mástil, desaparecen los patines. En su lugar, el grátil incorpora una relingaRefuerzo integrado en el borde de una vela que ayuda a transmitir esfuerzos y, en algunos casos, permite su guiado o fijación al aparejo., formada por un cordón reforzado de diámetro adecuado para envergarse y deslizarse dentro de la ranura del perfil del enrollador. Esta relinga actúa simultáneamente como elemento de guiado y como refuerzo estructural del grátil durante el izado, arriado, enrollado y funcionamiento normal de la vela.

La composición de la flota del Club Naval de Deportes Náuticos (CNDN) ilustra perfectamente las distintas escuelas de aparejos:

⛵4. El Desafío de los Sables Forzados (Full-Battens)

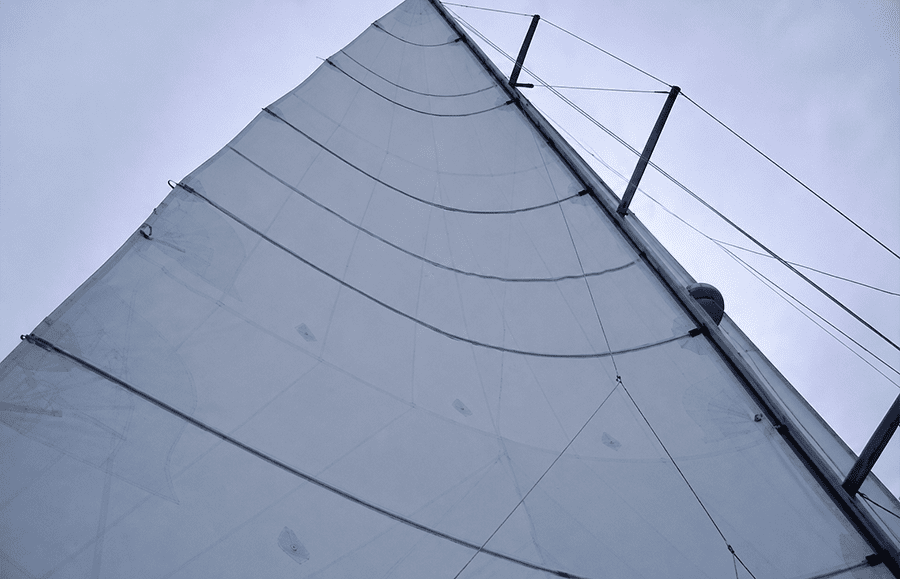

Vela mayor con sables forzados (full-battens) vista en contrapicado. Los listones de fibra de vidrio o carbono recorren la vela por completo —alojados en bolsillos de lona desde el grátil hasta la baluma— y le confieren ese perfil alado pronunciado visible en la parte alta. El alunamiento estable que se aprecia es imposible de mantener con sables cortos tradicionales.

Para comprender la evolución moderna de los patines, el Capitán debe conocer un componente clave en el diseño de muchas velas mayores de crucero y regata actuales: los sables forzados o sables de longitud total (full-battens).

¿Qué son y cuál es su propósito?

Tradicionalmente, las velas mayores llevan sables o listones rígidos cortos en la balumaBorde posterior de la vela. Es el borde libre, no unido al mástil ni a la botavara, y tiende a flamear si no está controlado por sables o tensión de escota. para evitar que este borde flamee. Sin embargo, una vela mayor con sables forzados lleva listones de fibra de vidrio o carbono alojados en bolsillos que recorren toda la vela, desde la baluma hasta el grátil, sin perforar el tejido.

Su propósito es aerodinámico y estructural:

1. Perfil alado: Permiten darle a la vela una forma más eficiente, similar al perfil de un ala de avión, con un alunamiento pronunciado y estable. Esto se traduce en mayor velocidad, mejor ángulo de ceñida y mejor conservación del perfil diseñado.
2. Control del perfil: Mantienen la vela armada y con una forma más estable incluso con vientos muy flojos, evitando que embolse en exceso cuando el viento refresca.
3. Facilidad de estiba: Al arriar, los sables actúan como "estantes" horizontales, ayudando a que la lona se pliegue de forma más ordenada dentro del lazy bag, sin desparramarse por la cubierta.

El problema mecánico y la evolución del patín

Aquí es donde la física se cruza con los patines. Al cazar la mayor, el viento empuja la vela hacia sotavento, pero los sables forzados —al ser rígidos y horizontales— transmiten una importante carga transversal al grátil, presionando los patines o carros contra la cara de popa del mástil.

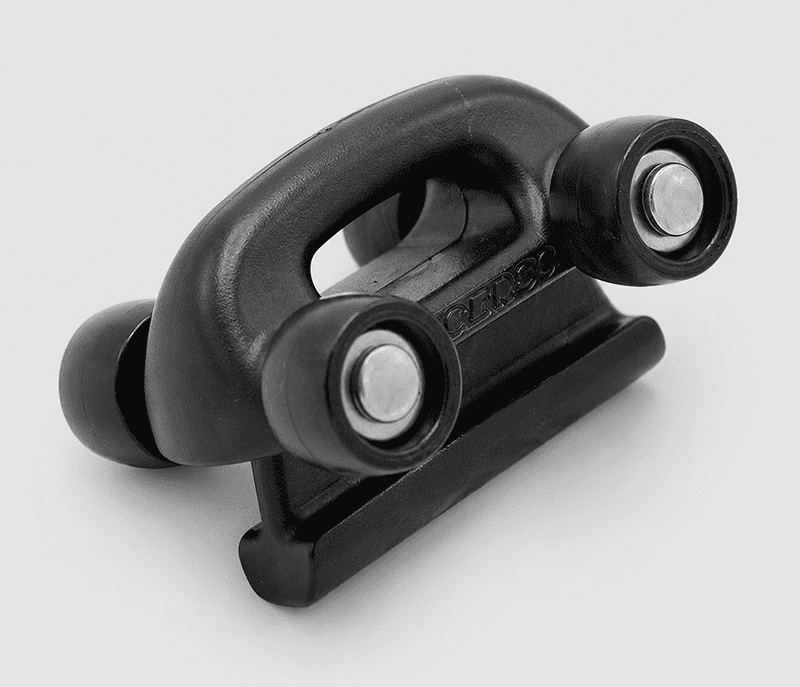

Si utilizáramos patines de plástico comunes en los extremos de estos sables, la elevada presión de contacto actuaría como un freno de mano. La vela podría atascarse al intentar izarla y negarse a bajar por gravedad al arriarla en una emergencia. Por ello, la tecnología evolucionó hacia los carros internos con ruedas Carro interno con ruedas Mecanismo articulado con rodillos laterales que elimina la fricción en el canal interno del mástil para velas con sables forzados. o rodamientos, o bien hacia los carros sobre riel exterior —un retorno conceptual al riel de bronce clásico, pero equipado con rodamientos de bolas de TorlonRodamientos formados por pequeñas esferas de Torlon (un polímero de ingeniería de alta resistencia, baja fricción y gran estabilidad dimensional). Se utilizan en los carros de mayor para permitir que la vela suba y baje con total fluidez bajo cargas extremas.—, permitiendo que incluso una vela de gran superficie pueda arriarse de forma rápida y segura con solo soltar la driza desde la bañera.

⛵5. Maniobra Perfecta: Cómo Evitar el Atasco de los Patines

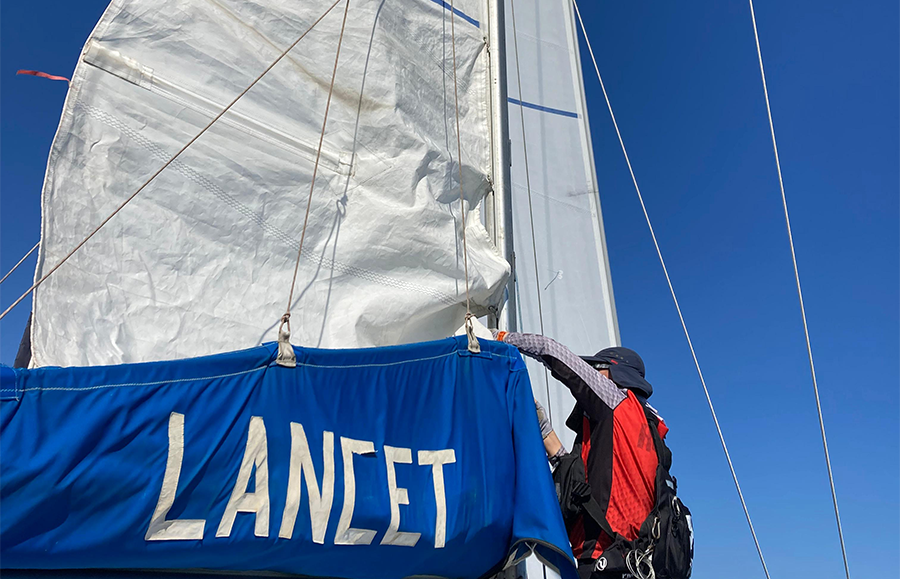

Izado de la mayor del Lancet C&C 38 a pie de mástil. Con la botavara libre de tensiones y el pajarín filado, la vela sube casi por completo a mano —el winche interviene únicamente para el templado final.

Tener los carriles limpios y lubricados no sirve de nada si la geometría de las fuerzas juega en nuestra contra durante la maniobra. Para que los patines deslicen sin resistencia por el canal del mástil, el principio fundamental es eliminar cualquier tensión parásita que altere el ángulo de la vela respecto al palo.

Si un patín no sube completamente alineado con el canal, incrementará significativamente la fricción y terminará atascándose. Para evitarlo, el Capitán debe liderar una coreografía precisa antes de dar la orden de izar o arriar. Idealmente, la maniobra se realiza con el barco proa al viento o ligeramente amurado, hasta unos 10–15°, para que la vela no se pegue al mástil por presión aerodinámica.

1. Liberar completamente la escota y la contra

La botavara debe estar en una posición neutra y libre.

• El peligro: Si la escota de mayor está cazada o la contraAparejo que controla la botavara verticalmente, impidiendo que suba. También llamado "vang". Puede ser de aparejo simple, neumático o mecánico. (vang) está ejerciendo carga sobre la botavara, ambas forzarán la botavara hacia abajo. Esto tira del pujamen y de la baluma de la vela, provocando que los patines o carros inferiores se carguen lateralmente contra el canal o riel del mástil, aumentando la fricción y favoreciendo los atascos.
• La acción: Filar generosamente la escota de la mayor y la contra antes de tocar la driza.

2. El rol del amantillo y la contra

En veleros con contra de aparejo simple (Lancet), el amantilloCabo o aparejo que soporta la botavara verticalmente desde el mástil. Evita que la botavara caiga cuando la escota está filada y la vela no está izada. es el principal aliado en esta maniobra: se caza lo suficiente para sostener el peso físico de la botavara y mantenerla horizontal, evitando que su peso recaiga sobre la lona durante el izado o arriado.

En veleros con contra mecánica (Albatros), la propia contra sostiene la botavara en posición horizontal de forma autónoma. En estos casos el amantillo no debe estar trabajando durante la maniobra: interferiría con la contra y generaría tensiones cruzadas sobre el pujamen. Verificar que esté filado es igualmente parte del protocolo.

En ambos casos, el objetivo es el mismo: la botavara libre de tensiones parásitas antes de tocar la driza.

3. El outhaul (pajarín) y la tensión del pujamen

• El peligro: Con el pajarínCabo que regula la tensión horizontal de la base de la vela mayor a lo largo de la botavara. En inglés: outhaul. Controla la profundidad del perfil en la parte baja de la vela. muy cazado, se aplica una tensión horizontal importante en el puño de escota de la mayor. Esta fuerza puede arrastrar los patines del grátil inferior contra la pared trasera del canal del mástil, aumentando significativamente el rozamiento.
• La acción: Aflojar suficientemente el pajarín para eliminar la tensión del pujamen antes de la maniobra, permitiendo que la base de la vela tenga holgura y los patines se alineen verticalmente sin resistencia.

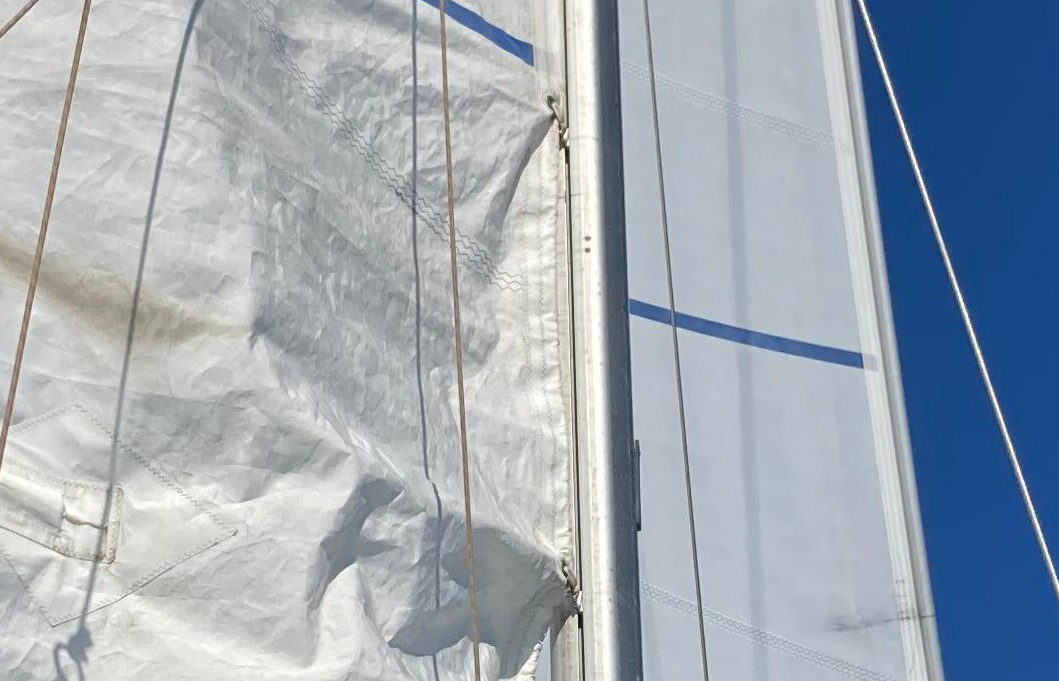

Patines cruzados durante el izado: el gratil se acumula y comba contra el mástil en lugar de subir tenso y vertical. La causa habitual es alguna tensión parásita no liberada —escota, contra o pajarín aún cazados— que impide que los patines se alineen perpendicularmente al canal. Forzar la driza en este estado agrava el atasco y puede dañar los patines o la vela.

⛵6. Cuidados y Mantenimiento

1. Lubricación seca: Nunca aplique grasa o aceites minerales en el canal del mástil o en los patines; estos productos atrapan sal, polvo y arena, formando una pasta abrasiva. Utilice exclusivamente lubricantes secos a base de PTFE (Teflón) o productos específicamente diseñados para carriles y sistemas de guiado de velas.
2. Inspección de desgaste: En barcos como el Lancet o el Albatros, revise periódicamente los patines de la mayor, especialmente los superiores y los asociados a los rizos. Si presentan grietas, deformaciones, desgaste excesivo o fragilidad por exposición a los rayos UV, deben reemplazarse antes de navegar con vientos fuertes.
3. Limpieza del carril: Periódicamente, y siempre que se detecte un aumento anormal de la fricción, pase un trapo limpio humedecido con agua dulce por el interior del canal del mástil —utilizando la driza de la mayor y un cabo de retenida— para eliminar salitre, polvo y residuos acumulados.
4. Revisión de fijaciones: Verifique periódicamente que los tornillos, remaches, pasadores o costuras que unen los patines o carros a la vela se encuentren firmes y en buen estado. Muchas fallas comienzan en los elementos de fijación antes que en el propio patín o carro.

⛵7. Conclusiones

• El término garrucho pertenece históricamente a los sistemas que abrazan una guía por el exterior —ya sea un riel o un estay—, mientras que el patín se desplaza por el interior de una ranura o carril, guiando el movimiento de la vela.
• Aunque la terminología informal suele confundir ambos conceptos en las cubiertas, el Capitán Deportivo Costero debe emplear la denominación correcta al solicitar repuestos, realizar inspecciones o reportar averías. Un patín desgastado o mal dimensionado puede provocar atascos graves durante una maniobra de izado o arriado.
• La evolución de las velas mayores modernas, especialmente con la incorporación de sables forzados, impulsó el desarrollo de patines, carros y sistemas de rodamientos capaces de soportar mayores cargas con una fricción mínima, mejorando la seguridad y la maniobrabilidad.
• La tendencia actual combina distintas soluciones según el propósito de la embarcación: sistemas de enrollador en el mástil para privilegiar la comodidad en el crucero, lazosFijaciones o amarres abiertos de cabo sintético (como los grilletes textiles o "soft shackles") que permiten acoplar y desacoplar de forma rápida y manual la vela al sistema de guiado. o estrobos textilesAnillos cerrados y continuos de fibra trenzada de alta resistencia (como el Dyneema) que abrazan los herrajes fijos de la vela eliminando por completo los pasadores metálicos pesados. de alta resistencia para reducir peso en las alturas, y sistemas de carros con rodamientosMecanismos de alta gama dotados de bolas de recirculación de fricción ultra baja, diseñados específicamente para absorber la enorme presión hacia adelante que ejercen los sables forzados (full battens) sobre el perfil. para optimizar el rendimiento en regata. Sin embargo, a pesar de la existencia de estas complejas alternativas tecnológicas, el patín moderno Patín moderno (slide / slug) Pieza rígida de nylon o Delrin que desliza por el canal interno del mástil, consolidándose como la solución más sencilla, eficiente y extendida en la náutica actual. continúa siendo el componente fundamental y más extendido en la gran mayoría de nuestros veleros de crucero.
